StarFish侧扫声呐
产品说明
“海星”StarFish是一款革命性、高分辨率的侧扫声纳，可提供近乎图片质量的海床声学图像。是目前市场上独一无二的、具有新颖的水动力学结构、最小的拖鱼式侧扫声纳。
特点:
目前市场上最小的侧扫声纳
开拓、创新的设计
便于运输,可放在仪器包内
即插即用USB接口,可连接任何计算机 几乎可以使用任何电源供电
简单直观的软件
用途:
潜水爱好者
刑侦/国家安全
遇难船只搜救/寻宝
水下考古/学术研究
渔业/垂钓/捕捞
近海石油和天然气工业 海底工程施工/勘测
“海星”StarFish是一款革命性、高分辨率的 侧扫声纳,可提供近乎图片质量的海床声学图 像。是目前市场上独一无二的、具有新颖的水 动力学结构、最小的拖鱼式侧扫声纳。
拖鱼完全颠覆了传统结构设计的思路,更科学 合理的流线型大大增加了拖体的动力学稳定 性以及声纳图像质量。
系统使用先进的 CHIRP 线性扫频技术,与固 与其它侧扫声纳相比,浅水高分辨率侧扫声纳 定频率的侧扫声纳相比具有更高的系统分辨
系统具有更高性价比的特点; 率。
自从最初的海底成像声纳被研发出来以后,制 造商们开始关注圆柱型或鱼雷型拖鱼。而流体 力学的研究表明,许多与侧扫声纳结合的鱼雷 形状可能不是最佳的设计方式。
该声纳是即插即用型,可与带 USB 接口的笔 记本电脑或 PC 机直连使用。该系统的性能远 远超过市场上大部分商用侧扫声纳的性能,且 软件使用简单。
| 系统组成 |
| Starfish 450F 声纳换能器（包括20米拖曳缆）声纳 Starfish 450 接线盒（包括USB连接线） 电源 通用的直流交流变换器（包括符合国际标准的交流适配器） 点烟器，线长2米 连接车载点烟器插座适配器的鳄鱼夹 软件 侧扫声纳数据处理及显示软件 文档 使用说明书 |
| 符合以下标准 |
| RoHS 完全符合2002/95/EC RoHS规定。WEEE 完全符合EN50419规定。 EMC TBA |
声纳换能器
| 尺寸长 380mm 宽 110mm 高 100mm |
| 重量空气中 约2.0Kg 水中 约1.0kg |
| 拖缆 长 20m断裂强度 ≥150kg，凯夫拉尔∗（Kevlar）强力拖缆 结构 带有凯夫拉尔的黑色聚亚胺酯外套， |
| 结构 强力黑色聚亚胺酯橡胶 |
| 拖曳深度 5-6米 |
| 拖曳速度 最大5节 |
| 换能器 安装 双探头安装，每个探头与水平成30度角垂直波束宽度 60º（@-3dB夹角） 水平波束宽度 1.7º（@-3dB夹角） 中心工作频率 450KHz（线性调频） 扫描幅宽 单边带：100米；双边带：200米 |
标准配置:

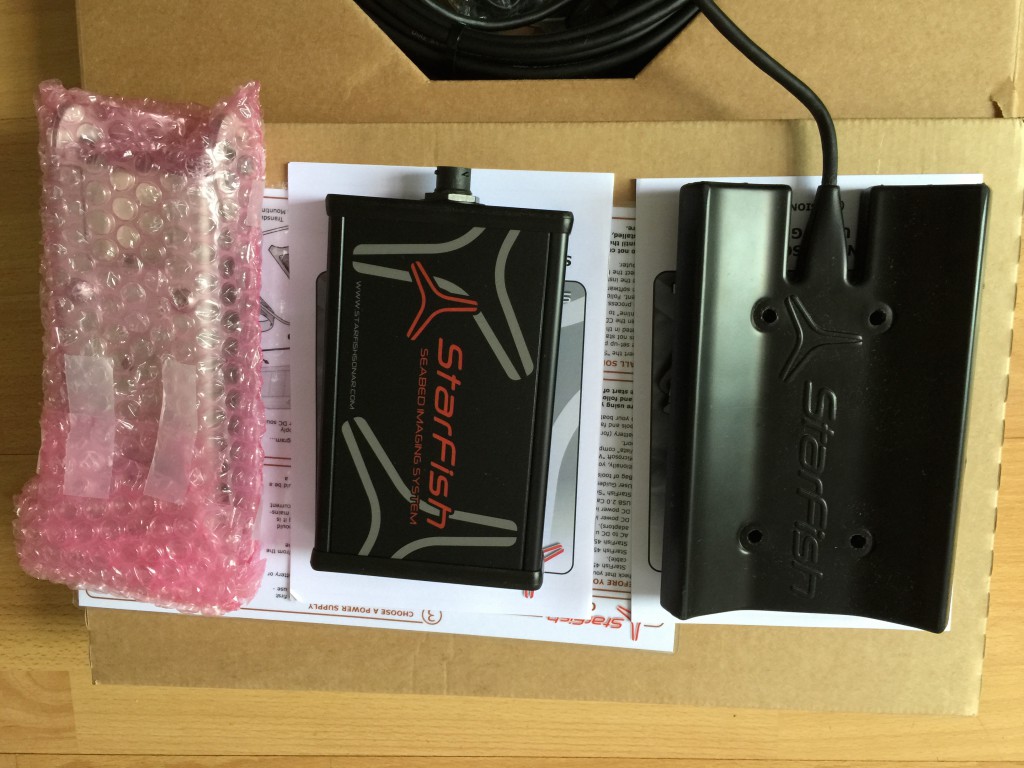

STARFISH 450F 侧扫声纳、STARFISH 450 接线盒、STARFISH 电源、 STARFISH SCANLINE 软件 光盘
可选配置: STARFISH仪器箱、STARFISH GPS 接收器
