SPS356 Trimble信标机

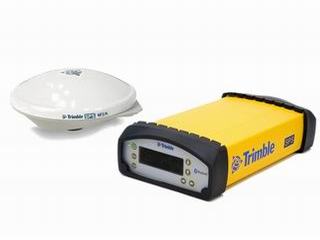

天宝Trimble SPS356信标接收机 差分GPS
主要特征
灵活的， 模块化的， 信标接收机， 为海洋工程和OEM应用领域提供亚米级的定位精度。
集成IALA信标功能， 不需要额外的接收机或天线即能接收免费的MSK信标差分信号。
在信标信号不能覆盖的地方， 可通过无线电或蜂窝技术以RTCM差分改正形式增加差分范围。
通过局域网和浏览器接口可进行远程监控和配置。
集成蓝牙无线技术， 使用计算机或手机可进行无线配置和操作。
操作简单快捷
配合标准NMEA输出协议， SPS356以通用串口， 局域网和蓝牙， 轻松成为用户的集成化解决方案， 更便于接收机数据的传输， 用户远程管理和接收机功能的控制。
系列化设计降低投资成本
天宝SPS356接收机是天宝定位系统家族的一个分支， 拥有通用的接口， 连接器和可互换的附件， 这样的系统降低了培训和部件采购的费用， 系统通过通用的用户接口， 增加了世界上不同地区用户系统操作的灵活性， 减少了不同系统在不同应用领域使用的浪费。
高性价比的亚米级接收机
信标接收机
为满足海洋建设的众多需求， 天宝SPS356信标接收机是一种经济的解决方案。 它将可靠成熟的差分定位技术以耐用密封装置的形式集成在一起， 结合天宝HYDRO软件,为大范围的海洋建筑工程提供灵活应用， 包括：
• 航道疏浚
• 定位（ 拖拽/锚定）
• 导航
• 石块和物料抛放
• 海底地形测量
稳定性和安全性
SPS356系统的耐用结构和模块化满足了安装的灵活性， 结合外部GPS天线选项， 成为海洋船舶装备的必选配置。 安装时可以只把天线放在外部， 免受天气和丢失的困扰， 接收机处在更安全的环境中。 天宝EVEREST技术在有船舶和港口建筑物等严重多路径环境下提高了定位结果的精确度。全时段全地域的精度保证天宝SPS356模块化接收机可以从IALA MSK信标台站、 SBAS(WAAS、 EGNOS、 MSAS)系统或者本地参考站接收免费的差分信号， 实现亚米级的定位精度。
Trimble SPS356
信标接收机
接收机名称. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SPS356 DGPS/Beacon receiver
类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 模块化
基站和流动站可否互换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 否
流动站 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SPS356
流动站数据更新率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Hz, 2 Hz, 5 Hz, 10 Hz
流动站离基站最大距离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 无限制
VRS基网内的流动站 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 仅RTCM差分可用
一般指标
键盘和显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . VFD显示 ， 16 字符， 2行
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 单键开关
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 进入退出键做菜单导航
. . . . . . . . . . . . . . . . . . . . . . . . . . . 四方向键 (上， 下， 左， 右)用作选项滚动和数据输入
尺寸(长*宽*直径) . . . . . . . . . . . . . . .17. 5cm(6.9in)×12. 8cm(5.0in)× 5. 9cm(2.3 in)
包括连接器重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.15kg (2.5镑)仅接收机
天线选项
L1, GPS, SBAS . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . GA510
L1, GPS, MSK Beacon, SBAS . . . . . . . . . . . . . . . . . . . . . . . . . . . GA530(SPS356已包括)
传统天宝天线 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . L1/Beacon, DSM 232 不支持
温度
工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40° C to +65° C (-40° F to +149° F)
存储 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40° C to +80° C (-40° F to +176° F)
湿度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD 810F, Method 507.4
防水 . . . . . . . . . . . . . . . . . . . . . . . . . . 标准防水IP67标准， 防水深度1 m (3.3 ft), 防尘
震动
下落 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 硬介质1米跌落(3.3 ft)无损
震动: 非工作状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . To 75 g, 6 ms, saw-tooth
震动: 工作状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . To 40 g, 10 ms, saw-tooth
摆动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tested to Trimble Survey profile
(2.6 gRMS): 5 Hz–350 Hz: 0.15 g2/Hz;
350 Hz–500 Hz; –6 dB/octave
测量
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 天宝高级Maxwell ™ 6 Custom GPS 芯片
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 以dB-Hz方式记录L1信噪比
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 天宝独特的低仰角跟踪技术
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12通道L1 C/A 码
. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . EVEREST™多路径信号抑制技术
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2通道 MSK Beacon
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3通道 SBAS (WAAS/EGNOS/MSAS)
码差分定位1
差分格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DGPS RTCM v2.x
差分源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内部MSK信标
DGPS基站外接电台或因特网
水平精度. . . . . . . . . . . . . . . . . . . . . . . . . . ±(0.30m + 1 ppm) RMS ±(1.0 ft + 1 ppm)
垂直精度. . . . . . . . . . . . . . . . . . . . . . . . . . ±(0.50m + 1 ppm) RMS ±(1.6 ft + 1 ppm)
SBAS (WAAS/EGNOS/MSAS) 定位2
水平精度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
垂直精度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
电源
外部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 使用7-pin 0-shell Lemo电源输入
连接器用10.5 V自动切断酸性石墨电池最合适
26针D-sub的电源输入
连接器用9.5 V自动切断锂电池供电(P/N 49400)
带过电保护的10.5 V to 28 V直流外部电源输入
连接外部电源接收机自动开机
功耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.7 W at 18 V（ 流动站模式）
通讯
Lemo (串口) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-pin OS Lemo, Serial 1, 3 wire RS-232
Modem 1 (串口) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 pin D-sub, Serial 2, Full 9 wire
RS232, via adapter cable
Modem 2 (串口) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 pin D-sub, Serial 3, 3 wire
RS-232, via adapter cable
1PPS(秒脉冲) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 线缆可用(60789-00)
以太网. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 多端口适配器
蓝牙. . . . . . . . . . . . . . . . . . . . . . . . . . 完全集成， 完全密封2.4 GHz
Bluetooth3 module
USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . via multi-port adapter
外部GSM/GPRS蜂窝电话支持 . . . . . . . . . . . . . . . . . . . . . . . . 支持直拨和基于因特网
的数据流
内部MSK信标接收机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 频率范围283.5 – 325.0 kHz
Channel spacing 500 Hz
MSK bit rate 100 and 200 bps
Demodulation Minimum shift key (MSK)
差分数据输入. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . RTCM 2.x
差分数据输出. . . . . . . . . . . . . . . . . . . . . . . DGPS RTCM 2.x (requires DGPS RS option)
数据输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NMEA, GSOF, 1PPS Time Tags
NOTES
1. 精度与可靠性与诸如多路径效应、 障碍物、
符合操作规范。
2. 取决于SBAS系统的性能。
3. 蓝牙类型认证许可执行国家地方标准。 获得更多信息， 可联系天宝代表处或者代理商。
如使用说明有改动， 恕不另行通知。
4. The SPS356不接收L2, L2C or OmniSTAR信号。
